Los 10 componentes básicos de un inhibidor de drones: ¿Qué es lo que realmente provoca interferencias en los vehículos aéreos no tripulados?

Los inhibidores de drones pueden parecer cajas negras o elegantes rifles de ciencia ficción desde fuera, pero por dentro son una sinfonía de componentes diseñados con precisión que funcionan en perfecta sincronía para lograr una misión: desbaratar drones antes de que se conviertan en amenazas. Ya se trate de la vigilancia de un aeropuerto, una base militar o un evento público, comprender las arquitectura detrás de estos dispositivos le ayuda a tomar decisiones de compra, personalización o implantación más inteligentes.

Entonces, ¿qué es exactamente un inhibidor de drones moderno? He aquí los 10 componentes más importantes, y cómo cada uno de ellos desempeña un papel vital en la lucha por el control del espacio aéreo.

1. Generador de señales: El cerebro del inhibidor

En el núcleo de cada inhibidor de drones hay un generador de señales-responsable de crear la señal de interferencia que confunde o inutiliza el dron.

Los sistemas modernos suelen utilizar Síntesis digital directa (DDS) combinado con FPGA o procesadores de banda base específicos para emitir ruido de banda ancha o señales pseudoaleatorias. Estas señales se ajustan a las frecuencias específicas de comunicación o navegación utilizadas por los drones, como las siguientes GPS L1 (1575,42 MHz)GLONASS, o bandas ISM comunes como 2,4 GHz y 5,8 GHz.

Imagínatelo como un DJ de guerra electrónica, con el "ruido" exacto para desviar a un dron de su trayectoria.

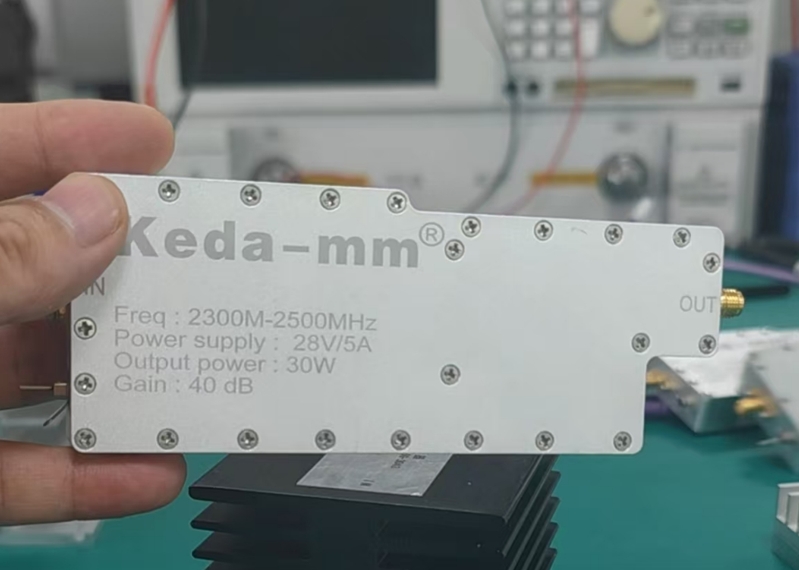

2. Amplificador de potencia: El músculo detrás del mensaje

Una señal no es nada sin energía. Ahí es donde el amplificador de potencia para elevar las señales de baja potencia del generador a salidas de alto voltaje lo suficientemente potentes como para inundar las ondas y bloquear las comunicaciones de los drones.

Los inhibidores avanzados suelen utilizar cadenas de amplificación multietapaempezando por Amplificadores de bajo ruido (LNA) para dar forma a una señal limpia, seguido de módulos de potencia mediay terminando con GaN (nitruro de galio) de alta potencia o LDMOS amplificadores capaces de producir de 50W a 500W de salida por banda.

La tecnología GaN es especialmente crítica para los sistemas modernos: ofrece alta eficiencia, bajo calor y tamaño compacto, lo que la hace perfecta para interferidores portátiles y fijos.

3. Sistema de antenas: Donde la dirección se une a la precisión

Una vez que tienes la señal y la potencia, tienes que apuntar con precisión. En sistema de antenas se encarga de ello, convirtiendo las señales electrónicas en energía electromagnética y proyectándolas hacia el cielo.

Diferentes tipos de antenas se adaptan a diferentes misiones:

• Antenas parabólicas: Ideal para apuntar a larga distancia con haces estrechos de alta ganancia
• Antenas phased array: Haces orientables electrónicamente que pueden cambiar de dirección en milisegundos.
• Antenas de bocina: Cobertura de banda ancha para interferencias multifrecuencia

El diseño de la antena puede marcar la diferencia entre interferir con un solo dron o acabar con un enjambre entero en varias bandas de frecuencia.

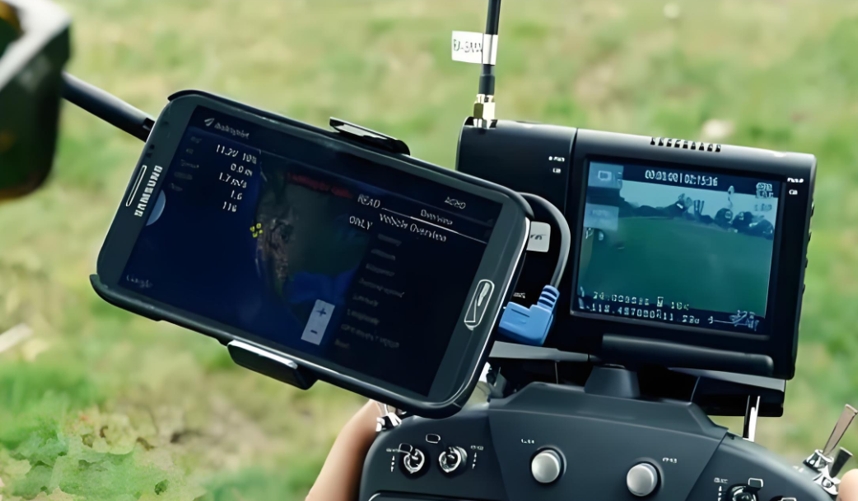

4. Sistema de control: El cuadro de mandos del operador

Los inhibidores no son armas que se disparan y se olvidan. El sistema de control actúa como interfaz humana y controlador lógico, permitiendo a los operadores ajustar la frecuencia, la potencia de salida, la dirección del haz y el diagnóstico del sistema en tiempo real.

Normalmente se construyen en torno a MCU o FPGALa unidad de control puede incluir una pantalla de visualización, botones físicos o incluso una interfaz táctil. Los sistemas avanzados permiten el control remoto a través de conexiones inalámbricas o Ethernet, y algunos incluyen cambio de modo automático basado en IA para una respuesta dinámica a las amenazas.

En esencia, se trata de la cabina del interferente: sin ella, se vuela a ciegas.

5. Sistema de alimentación: La línea de vida

Tanto si un inhibidor de drones se monta en un camión como si se lleva como un rifle, necesita una alimentación limpia y estable. El sitio sistema de alimentación eléctrica garantiza que todos los módulos internos, desde la FPGA hasta el amplificador, reciban la tensión y la corriente que necesitan.

Las configuraciones comunes incluyen:

• Alimentación de CA (220 V) para instalaciones fijas
• Baterías de litio para inhibidores de telefonía móvil
• Convertidores CC-CC para suministrar diferentes tensiones internamente
• Filtros de potencia para suprimir el ruido eléctrico y evitar los bucles de realimentación

Sin un sistema de alimentación robusto, incluso el inhibidor más inteligente se convierte en un ladrillo.

6. Sistema de refrigeración: El guardián silencioso

El calor es el enemigo de la electrónica, especialmente en sistemas de alta potencia. Por eso, los interferentes modernos incluyen un sistema activo de protección. sistema de refrigeracióndiseñado para mantener los amplificadores y las fuentes de alimentación dentro de unos límites térmicos seguros.

Los métodos de refrigeración incluyen:

• Disipadores térmicos con aletas de cobre o aluminio
• Ventiladores de aire forzado para refrigeración por convección
• Lazos de refrigeración líquida en sistemas militares montados en bastidor

Un sistema de refrigeración bien diseñado no sólo prolonga la vida útil, sino que garantiza un atasco estable incluso durante el funcionamiento continuo en entornos exteriores calurosos.

7. Módulo de modulación y síntesis de ruido: Engañar al zángano, no a la ley

No se trata sólo de disparar potencia bruta. Los inhibidores inteligentes modulan sus señales, ya sea como ruido blanco, interferencia de chirridoso señales de frecuencia de barrido-para confundir mejor a los receptores de los drones y reducir al mismo tiempo el uso innecesario de ancho de banda.

Algunos módulos utilizan diodos de ruido, filtros paso banday patrones de modulación definidos por software para generar perturbaciones selectivas. Por ejemplo, para interferir drones DJI, podría utilizar un barrido estrecho entre 2,395-2,495 GHz. Para falsificar el GPS, podría imitar los tonos de navegación L1 con desfase temporal.

Aquí es donde la guerra electrónica se encuentra con la inteligencia de señales.

8. Módulo de detección: Saber antes de atascarse

Algunos inhibidores incluyen un módulo de detecciónconvirtiéndolos en sistemas de detección e interferencia. Mediante el escaneado de RF o el análisis espectral, este módulo identifica los enlaces de control de los UAV o las señales de vídeo de enlace descendente antes de la interferencia.

Las ventajas incluyen:

• Alerta rápida y clasificación de amenazas
• Selección automática de banda para ahorrar energía
• Radiogoniometría para guiar antenas

Es especialmente útil en ciudades inteligentes o aplicaciones penitenciarias, donde la interferencia indiscriminada podría afectar a las comunicaciones legítimas.

9. Unidad de supresión de armónicos: Fight Clean, Jam Smart

Los amplificadores de alta potencia pueden producir involuntariamente armónicos-señales no deseadas en múltiplos de la frecuencia objetivo. Éstas pueden interferir con otros equipos electrónicos o violar normas de compatibilidad electromagnética (CEM).

Módulos de supresión de armónicosa menudo construidos con filtros de paso bajoeliminan estos efectos secundarios, manteniendo la señal interferente concentrada y cumpliendo la normativa de radiofrecuencia. Esto protege los dispositivos cercanos y garantiza que el bloqueador no cause más problemas de los que resuelve.

10. Carcasa y componentes estructurales: La forma se une a la función

Por último, un inhibidor de drones necesita un carcasa exterior para proteger sus componentes internos. Pero no se trata solo de un aspecto robusto, sino de la capacidad de supervivencia y uso en el mundo real.

Elementos clave del diseño:

• Carcasas resistentes a los golpes para uso móvil
• Blindaje CEM para evitar fugas de señal
• Soportes de carril modulares para instalaciones en vehículos o trípodes
• Estanqueidad IP para despliegues en exteriores
• Diseño ergonómico para uso manual, como el equilibrio del peso y la textura del agarre.

Un armazón bien diseñado garantiza que el inhibidor no sólo sea operativo, sino que pueda desplegarse en el mundo real, llueva o haga sol.

Reflexiones finales: La máquina detrás de la misión

Un inhibidor de drones no es sólo una herramienta, sino un sistema orquestado con precisión en el que cada módulo desempeña un papel fundamental. El generador de señales define el perfil de la amenaza. El amplificador de potencia lo hace real. La antena determina su dirección. El sistema de control le da lógica. Y el resto -desde la refrigeración hasta la detección- garantiza su funcionamiento fiable bajo el fuego.

Tanto si está realizando adquisiciones para defensa, protegiendo infraestructuras críticas o construyendo plataformas contra vehículos aéreos no tripulados de última generación, conocer estos 10 componentes le ayudará no sólo a comprar de forma más inteligente, sino a construir de forma más inteligente.

Porque en el mundo en rápida evolución de la guerra con drones, saber qué es dentro de la caja puede importar tanto como apuntar al cielo.
